1, Základní princip zpracování střihaného drátu EDM:

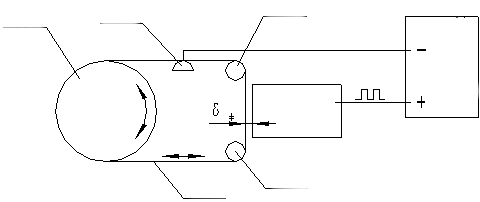

Zpracování řezání drátu EDM, vypouštění pulzu mezi elektrodovým drátem a obrobkem, jak je znázorněno na prvním obrázku. Když se mezi elektrickým pulsem dostane mezi elektrodovým drátem a obrobkem, vytvoří ve středu vypouštěcího kanálu výboj, teplotu okamžitě až 10 000 ℃ nebo více, vysokou teplotou tak, aby se kovový kovok roztavil, aby se dosáhlo účelu řezání kovu.

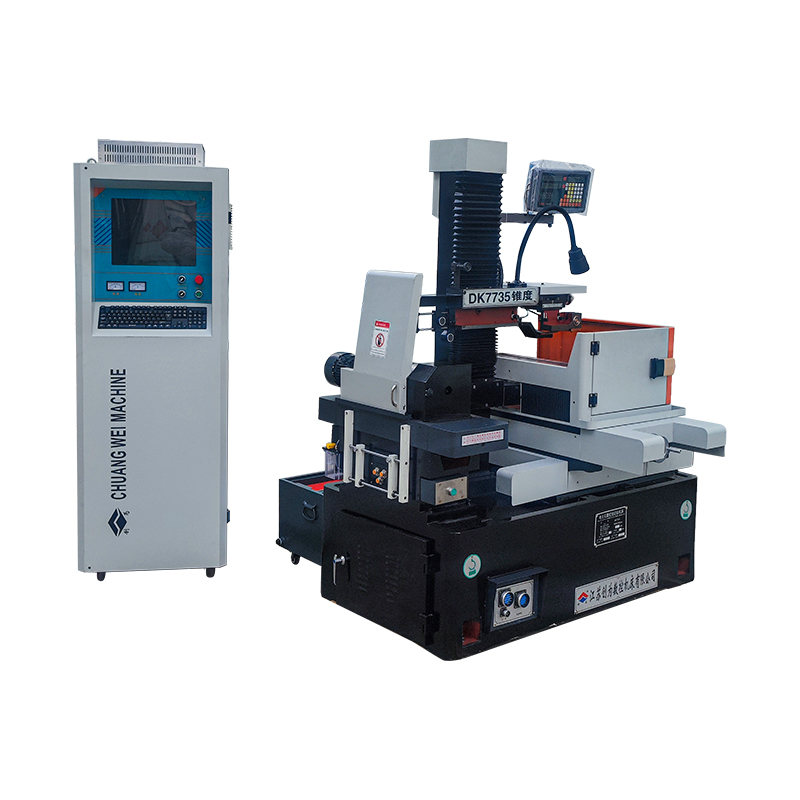

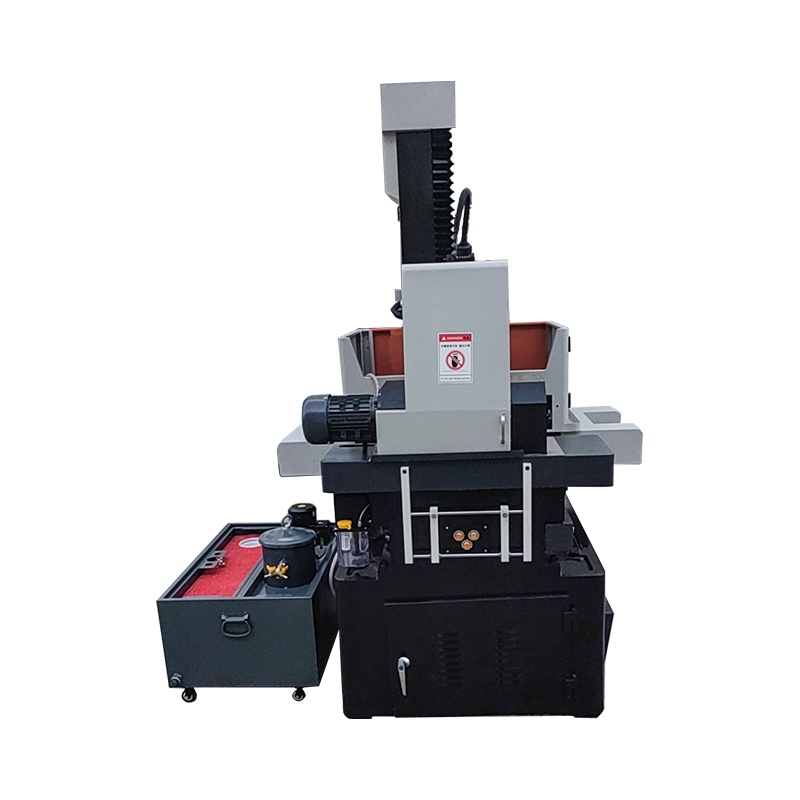

2, Složení stroje:
Strojský přítomen se skládá hlavně z pracovního stolu, mechanismu transportu drátu, drátového modelu, elektrického a numerického řízení systému pracovní tekutiny a dalších částí.
(1) Pracovní stůl
Pracovní stůl se používá ke zpracování obrobku, který má být zpracován, k dosažení zpracování automatického krmení. Skládá se hlavně z horní a dolní desky křížového tahu, přesného kuličkového šroubu, převodového stupně bez odporu a vodítka. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of Požadavky vysoké a mít určitý stupeň rigidity a odolnosti opotřebení. Určitá rigidita a odolnost proti opotřebení.
(2) Části pro přepravu drátu
Komponenta transportu drátu se používá hlavně k pohonu elektrodového drátu podle určitého pohybu lineární rychlosti a elektrodový drát je úhledně navinut na skladovací hlaveň, mechanismus transportu drátu se skládá z motorského skladovacího hlaveň, horního a dolního tažného desky, synchronního pásu, obrácení zařízení a dalších komponent.
Jeho základní požadavky jsou:
① Skladovací válec na jedné straně otočným pohybem, aby se zajistilo, že elektrodový drát v úložném válci je úhledně uspořádán.
② Radiální házení a axiální házení úložného válce by měly být malé.
③ Válec by se měl otáčet dopředu a vzad.
④ Skladovací mechanismus drátu by měl být izolován od postele.
⑤ Část transportu drátu přijímá uzavřený kryt, aby se zabránilo stříkání pracovní tekutiny.
(3) Díly drátu rámu
Části drátového modelu jsou složeny hlavně ze sloupů, horní a dolní konzoly, vodicího kola, kuželového hlavy a dalších komponent. Komponenta drátového modelu a komponenta pro úložný válec drátu dohromady tvoří pohybový systém elektrodového drátu. Hlavní funkcí drátového modelu je podpora elektrodového drátu, když se pohybuje stabilní lineární rychlostí a udržuje pracovní část elektrodového drátu v určitém geometrickém úhlu do stolní roviny.
Sestava zúžení (tažná deska křížového typu namontovaná na horním konzole) může zajistit, aby obrobka dosáhla 6 °/80㎜.
(4) Komponenty postele
Postel je struktura celé čtvercové krabice, takže rigidita a síla jsou dobré, jejíž horní část je vybavena stolními částmi, díly drátu a dráty přepravujícími díly a spodní část je vybavena pracovní kapalinovou nádrží a elektrickými částmi stroje, který je nejen bezpečný, ale také vede ke zlepšení operačního prostředí. .
