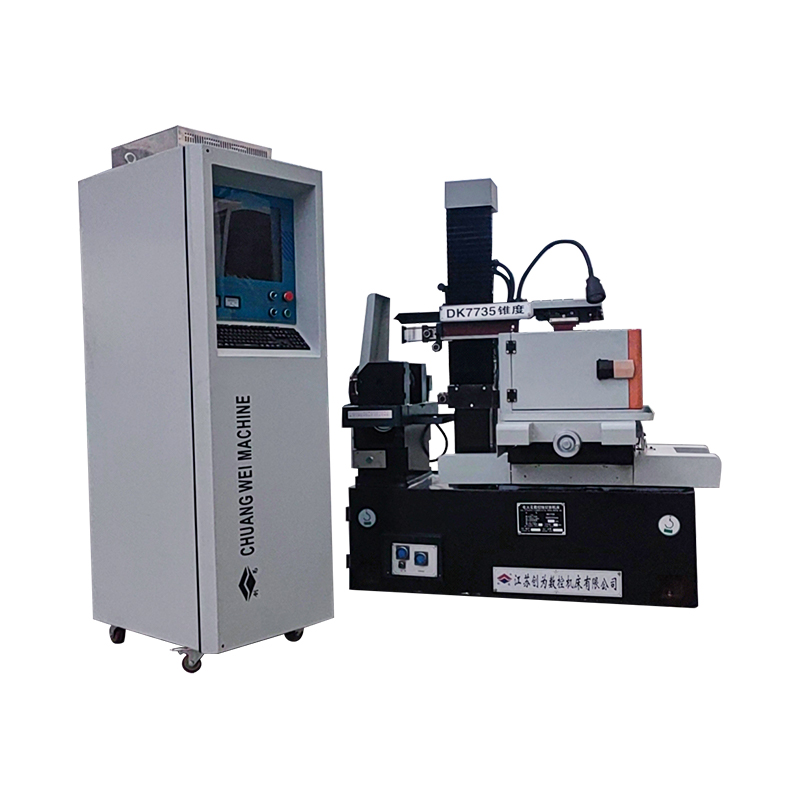

DK7745Fz Vysoce přesný krok CNC EDM drátěný stroj

1 、 Postel stroje je vyroben z odlitku pryskyřičného písku, po druhé deformaci temperování je malá a vysoká pevnost.
2 、 Se stabilním výkonem, vysokým výkonem, rychlou rychlostí řezání, vysokou povrchovou úpravou, nízkou ztrátou drátu molybdenu atd. Ztráta drátu s molybdenem ultra nízkého, což výrazně snižuje náklady na zpracování.
3. Integrace programování a řízení: Komplexní grafika lze převést na DXF pomocí CAD, sledováním grafiky zpracování v reálném čase a řadou zobrazení stavu zpracování, ale také má vzpomínku na výpadky napájení, zkratovou záda, ochranu proti zlomenému vodiči, automatické vypínání, libovolné rotaci úhlu a další funkce.
4.. Přijetí speciálních frekvenčních převodníků pro řezání značky pro ovládání motoru transportu drátu, nekonečně variabilní regulaci rychlosti, s indukčním přepínačem bezkontaktním obrácením, bez rušení jisker při zvratu, bez obrácení hluku, hladkého motoru, zlepšení spolehlivosti a bezpečnosti stroje. .

Základním principem řezání drátu EDM je použití nástrojové elektrody k pulznímu výtoku na obrobku k dosažení zpracování, zpracování řezání drátu EDM nemusí vytvářet formovací elektrodu, použití jemného kovového drátu (obvykle nazývaného molybdenového drátu) jako elektrodu nástroje. Pozitivní pól pulzního napájení je připojen k obrobku a negativní pól je připojen k molybdenovému drátu; drát molybdenu se pohybuje tam a zpět určitou rychlostí a nepřetržitě vstupuje a opouští výbojovou plochu; Současně je mezi molybdenovým drátem a obrobkem stříkáno tekuté médium. Dokud operátor účinně řídí rychlost a trajektorii pohybu molybdenového drátu směrem k obrobku, lze odříznout požadovaný tvar a velikost obrobku. Trajektorie pohybu obrobku je tvořena pohyby x a y souřadnicové tabulky (dva kontrolované krokové motory v podélných a příčných směrech).
Hlavní stroj přístroje pro řezání drátu DK řady CNC se skládá z postele, pracovního stolu, přepravního zařízení, drátového modelu, nádrže na chladicí kapalinu, strojní elektrické zařízení, příslušenství a dalších komponent. Je založen na posteli a na stejném základním povrchu postele je instalován stůl, nosič drátu a dráty.
Následující jsou zavedeny samostatně:
1） postel
Postel je litina z pryskyřičného písku typu krabice, což je celá struktura odlévání, jejíž horní část je namontována na pracovním stolním stolním stole, drátěném válci, drátovém modelu, osvětlení a dalších komponentách.
2） Pracovní tabulka
Pracovní stůl je složen hlavně z pracovního stolu, středního tažného talíře, šroubu kuličky a variabilní rychlostní převodovky atd. Podélný a příčný pohyb tažné desky přijímá strukturu vodicího vodiče, respektive šokujícím motorem přes dva páry šroubů pro baclash, aby se dosáhlo pohybu pracovního stolu. Kuličkový šroub má výhody vysoké přesnosti přenosu, vysokou účinnost a dlouhou životnost.
(3) Transportní zařízení hedvábí
Skladovací válec drátu se skládá z tenkostěnného dutého válce. Motor konektorem, který pohání rotaci úložného válce, zatímco úložný válec se vrátí pohybu z rychlosti převodovky po šroubu, aby řídil tažnou desku transportu drátu.
Častý směr změny tažného tažného desky s úložným válcem je řízeno sadou indukčních spínačů, které jsou v provozu jednoduché a citlivé, a levé a pravé nárazníky jsou vybaveny pojistnému zařízení pro přetížení, které odřízne proud motoru drátu, když indukční spínač nezmění.
4） drátový model
Molybdenův drát je jako uzavřený hnací pás, poháněný navijákem, aby pracoval tam a zpět, řady kol a pár předních kol od molybdenového drátu omotaného kolem provozního cyklu.
Vodicí kolo přijímá svisle uzavřenou část drátu molybdenu.
5） nádrž na chladicí kapalinu
Vodní čerpadlo posílá pracovní tekutinu do oblasti zpracování, struska se hromadí ve špinavé krabici, která musí být pravidelně čištěna, a pracovní chladicí kapalina používá dx-1 saponifikovanou kapalinu.
6） příslušenství
① Skupina: Skupiny příslušenství pro opravu plochého nebo válcového obrobku, struktury šroubu ministerstva tlakových desek, se šrouby typu T pro opravu příslušenství na pracovním stole.
② Klika: Používá se k navíjení hedvábí, rotuje hedvábný úložný válec.
③ Těsné drátěné kolo: Používá se pro manuální napínání molybdenového drátu.
