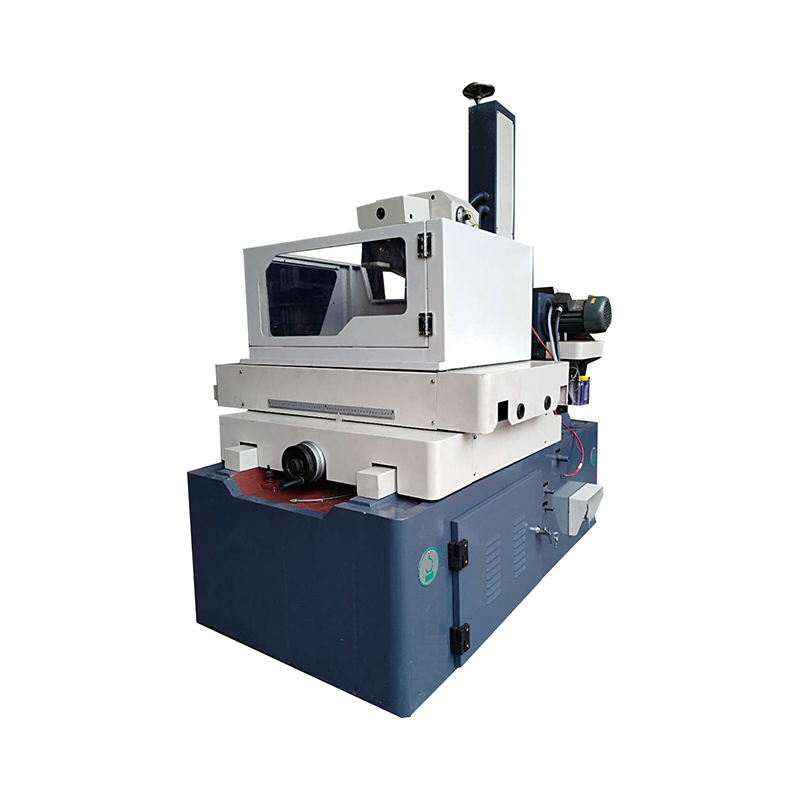

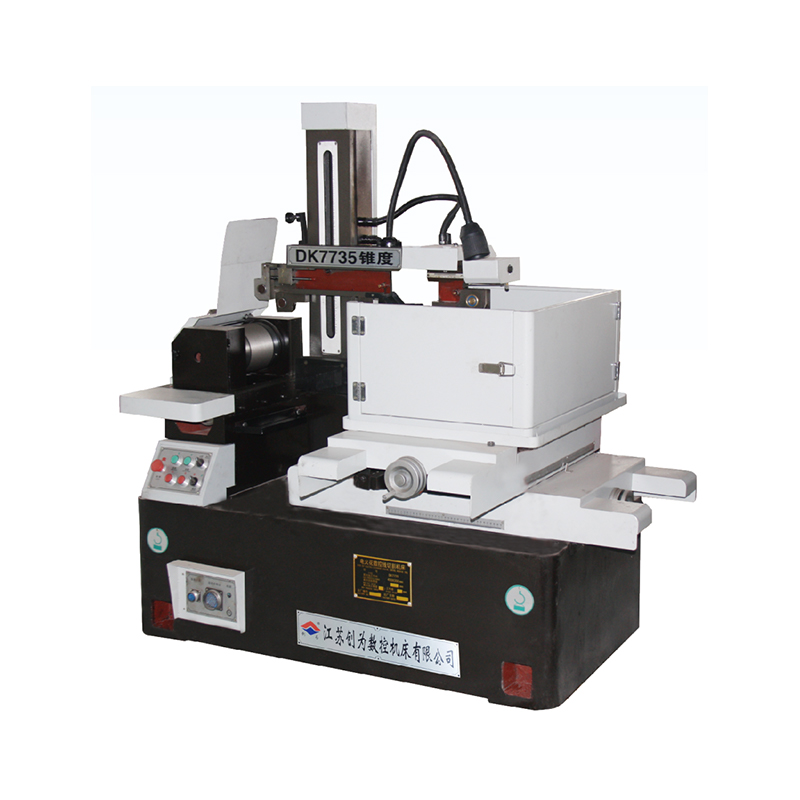

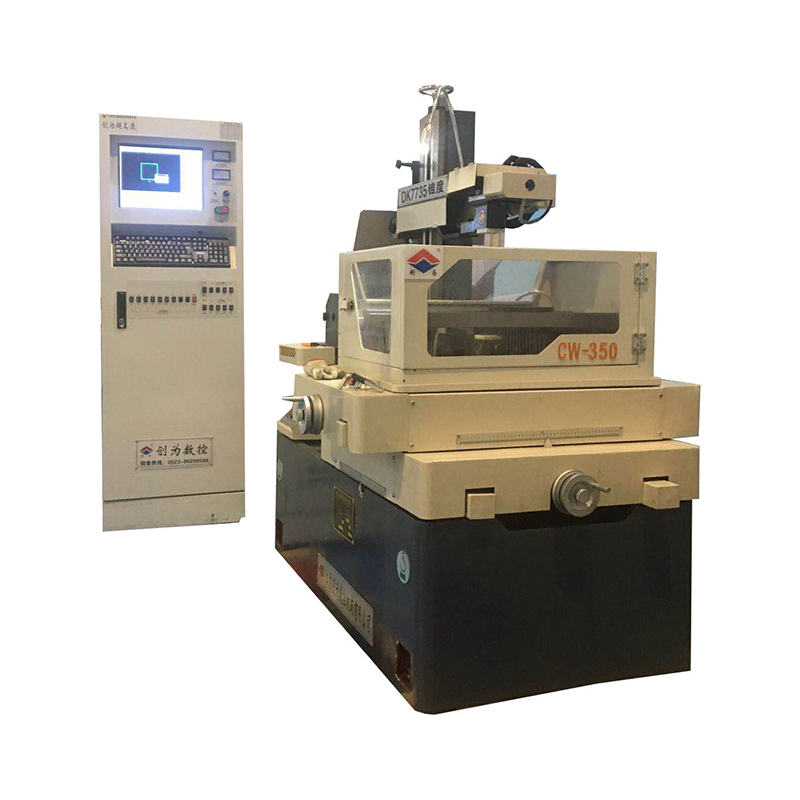

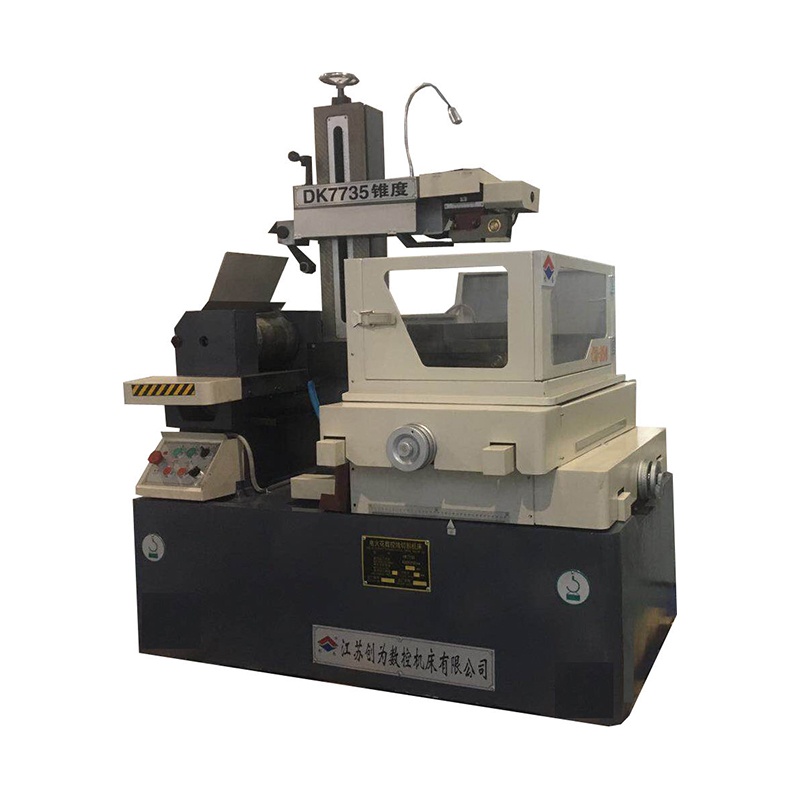

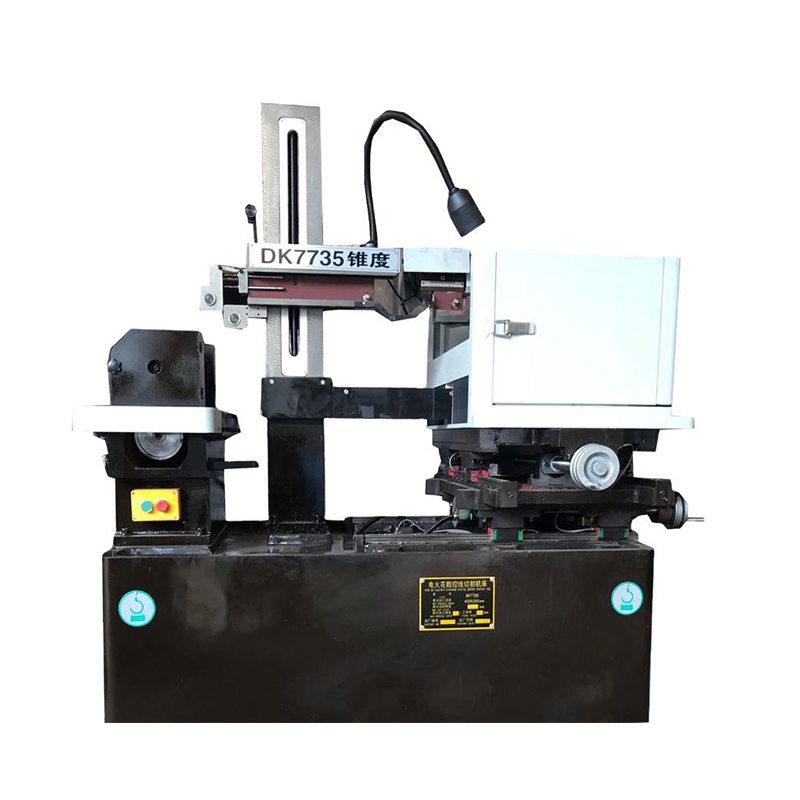

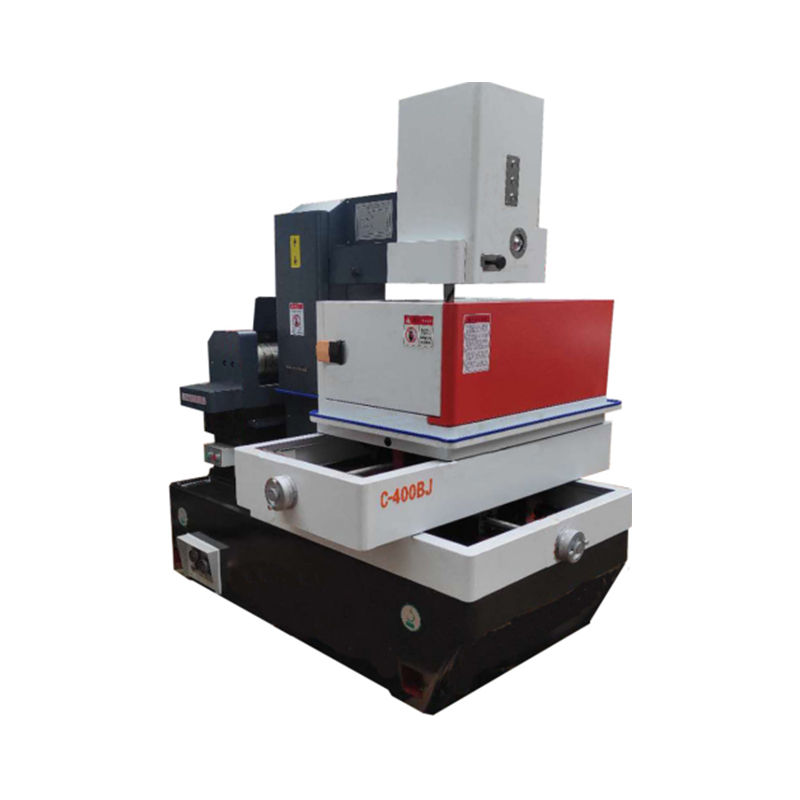

DK7735 ± 15 ° AZ Modulární CNC EDM Vysokorychlostní řezací stroj

1. Rozměry pracovního stolu: 720 × 470 mm
2. Maximální tloušťka řezání: 400 mm
3. Maximální zúžení: ± 15 °/40 mm
4. Maximální zatížení: 400 kg
5. X, Y Axis souřadnice Travel: 350 × 450mm
6. Rychlost běhu drátu molybdenu: 0 ~ 11m/s
7. Workbench Moving Fat Ekvivalent: 0,001 mm
8. Napájení: 380V.50Hz (220V.50Hz)
9. Spotřeba energie stroje: <2kva
10. Hlavní hmotnost hlavního stroje: 1200 kg
11. Hlavní rozměry stroje: 1470 × 1170 × 1510
12. Přesnost zpracování: Podle standardu GB/T 7926-2015.
13. Optimální drsnost povrchu RA <2,5UM (řezací přímka, 45# ocel, tloušťka 40 mm).

1. Postel stroje je vyroben z odlitku pryskyřičného písku, které má po sekundárním temperování malou deformaci a vysokou pevnost.
2. Má vlastnosti stabilního výkonu, vysokého výstupního výkonu, rychlé řezné rychlosti, vysoké povrchové úpravy a nízké ztráty drátu molybdenu. Ztráta drátu molybdenu s ultra nízkým molybdenem výrazně snižuje náklady na zpracování.
3. Integrované programování a řízení: Komplexní grafika lze převést na výkresy DXF prostřednictvím CAD, zpracování grafiky může být sledováno v reálném čase a zobrazí se stav zpracování více a zobrazí se stav zpracování. Má také paměť selhání napájení, zatažení zkratu, ochranu přerušení drátu, automatické vypnutí, libovolnou rotaci úhlu a další funkce.
4. Vyhrazený střídač řezání značky se používá k řízení motoru transportu drátu, regulaci bezkonkurenční rychlosti a bezkontaktní komutaci indukčním přepínačem. Během komutace, žádný komutační hluk a motor běží hladce, což zvyšuje spolehlivost a bezpečnost obráběcího přístroje.

Základním principem řezání drátu EDM je použití nástrojové elektrody k provedení pulzního výboje na obrobku k dosažení zpracování. Řezání drátu EDM nevyžaduje produkci formovacích elektrod a jako nástrojová elektroda používá tenký kovový drát (obvykle nazývaný molybdenový drát). Pozitivní elektroda pulzního napájení je připojena k obrobku a záporná elektroda je spojena s molybdenovým drátem; drát molybdenu se pohybuje tam a zpět určitou rychlostí a neustále vstupuje a opouští výbojovou plochu; Současně je mezi molybdenovým drátem a obrobkem stříkáno tekuté médium. Dokud operátor účinně řídí rychlost a trajektorii pohybu molybdenu na obrobku, lze odříznout požadovaný tvar a velikost obrobku. Trajektorie pohybu obrobku se tvoří souřadnicovým pracovním stolem (dva kontrolované krokové motory ve svislém a vodorovném směru) pohybující se ve směru X a Y.
Hlavní stroj nástroje pro řezací stroj DK řady DK CNC se skládá z lůžka, pracovního stolu, zařízení pro krmení drátu, stojanu na dráty, nádrž na chladicí kapalinu, elektrické zařízení pro stroj, příslušenství a další komponenty. Je založen na posteli a pracovním stolním stole, na krmení drátu a drátěné stojan jsou instalovány na stejném základním povrchu postele.

Následující jsou zavedeny samostatně:
1) postel
Postel je litinová část z pryskyřičného písku ve tvaru krabice, což je nedílnou strukturou odlévání. Horní část je nainstalována s pracovním stolem, úložným bubnem, drátěným stojanem, osvětlením a dalšími částmi.
2) Workbench
Pracovní stůl je složen hlavně z povrchu pracovního stolu, středního tažného desky, kuličkového šroubu a rychlostní převodovky. Podélný a příčný pohyb tažného desky přijímá strukturu vodicího vodiče a krokový motor pohání šroub dvěma páry ozubených párů proti zpětnému zadávání, aby si uvědomil pohyb pracovního stolu. Kuličkový šroub má výhody vysoké přesnosti přenosu, vysokou účinnost a dlouhou životnost.
3) Transportní zařízení drátu
Drátový úložný buben se skládá z tenkostěnného dutého válce. Motor řídí úložný buben drátu, aby se otáčel přes konektor, a reciprokační pohyb úložného bubnu pochází ze šroubu po změně rychlosti převodového ozubeného ozubeného ozubeného převodového přenosu.
Časté zvrácení tažného desky s úložným bubnem je řízeno sadou indukčních spínačů. Struktura je jednoduchá a operace je citlivá. Bloky levého a pravého kolize jsou vybaveny bezpečnostními zařízeními pro přetížení. Když indukční přepínač nezmění směr, je odříznut proud motoru transportu drátu.
4) drátěný stojan
Drát molybdenu je jako uzavřený přenosový pás, který je poháněn klikatým bubnem, aby pracoval tam a zpět. Drátěné kolo a pár hlavních vodicích kol jsou zabaleny drátem molybdenu a běží v cyklu.
Vodicí kolo přijímá svisle uzavřenou část drátu molybdenu.
5) Chladicí nádrž
Vodní čerpadlo dodává pracovní tekutinu do oblasti zpracování. Sediment se hromadí v krabici na špina a musí být pravidelně čištěn. Pracovní chladicí kapalina používá saponifikovanou kapalinu DX-1.
6) Příslušenství
① Clamp: Skupina svorek se používá k opravě ploché desky nebo válcového obrobku a svorka je upevněna do pracovního stolu šroubem typu T.
② Klika: Používá se pro vinutí drátu ke otáčení úložného bubnu drátu.
③ Utahovací kolo drátu: Používá se k ručnímu utažení drátu molybdenu.
