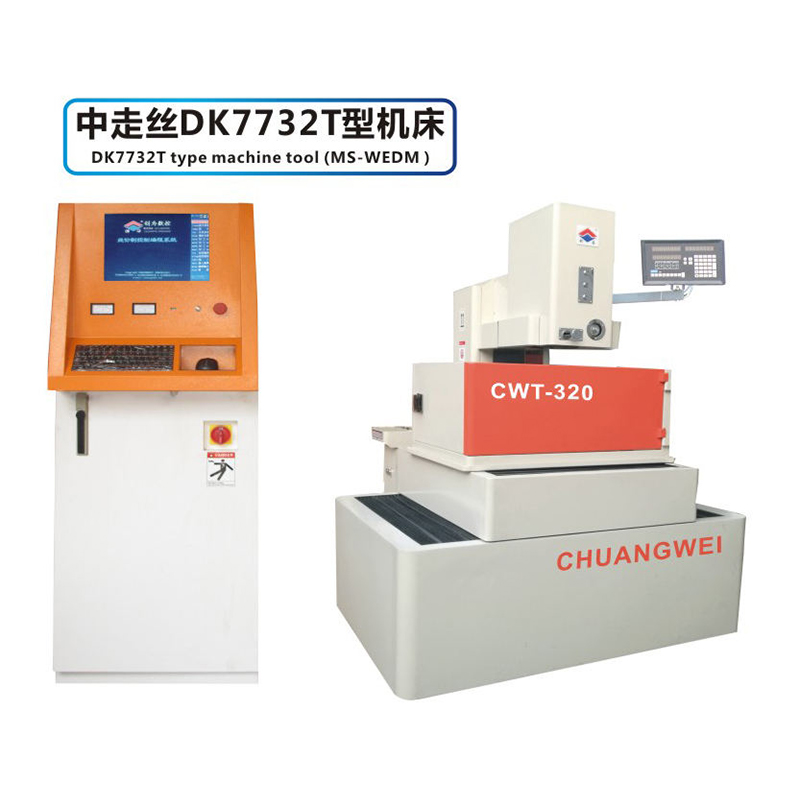

DK7732 T-type Servo Anti-Resonance CNC Wire EDM středně rychlostní řezací stroj

DK7732 T-typ Servo-Resonance CNC Wire EDM střední rychlostní řezací stroj je nejmodernější nástroj určený pro přesnost a efektivitu v obráběcím průmyslu. Tento stroj s technologií Advanced Servo Control zajišťuje výkon anti-rezonance, výrazně snižuje vibrace a zvyšuje přesnost řezu. Střední rychlost schopnost zasáhne perfektní rovnováhu mezi rychlostí a přesností, takže je ideální pro různé komplexní řezné úkoly.

DK7732 se může pochlubit robustní strukturou s designem typu T, což poskytuje zvýšenou stabilitu a rigiditu. Jeho vysoce kvalitní systém drátu EDM je schopen produkovat složité a podrobné řezy s pozoruhodnou konzistencí. Řídicí systém CNC je uživatelsky přívětivý a nabízí intuitivní provoz a komplexní funkce, aby vyhovoval různým potřebám obrábění.

Stroj, vybaven vysoce výkonným generátorem, dodává povrchovou úpravu a přesnost. Inovativní systém chlazení zajišťuje konzistentní výkon a prodlužuje životnost stroje. Kromě toho DK7732 zahrnuje pokročilý filtrační systém, udržuje čisté pracovní prostředí a snižuje požadavky na údržbu.

Ideální pro aplikace v Aerospace, Automotive a Precision Engineering, DK7732 T-typ Servo Anti-Resonance CNC Wire EDM stroj vyniká pro svou spolehlivost, přesnost a pokročilé technologické rysy. Je to ideální řešení pro výrobce, kteří se snaží zvýšit produktivitu a dosáhnout vysoce kvalitních výsledků.

Kontaktujte nás

Jiangsu Chuangwei Cnc Machine Mails Co., Ltd.

Popis struktury produktu

1. Postel stroje: Přijímá celkovou strukturu duplexního typu T; Hlavní struktura nesoucí zátěž podporují žebra spojují vozík, stojan na dráty, referenční povrch transportu drátu, vytvořením stabilního celého více kombinovaných linek typu T, povrchů a těl, plastové pískové lití zastává tuhost a stabilitu celkového těla stroje a rovinnost referenčního povrchu je zaručena v dynamických a statických podmínkách, což zvyšuje hmotnost zatížení tělesné ložiska.
2. Část kočáru Workbench: Kočár přijímá konkávní a konvexní pevnou pevnou, polní výztužnou strukturu žebra, organizační struktura stabilního odlitku plastového písku, není snadné vytvářet chyby tvaru (deformace). Kuličkový šroub a lineární průvodce jsou navrženy tak, aby byly instalovány ve stejné základní referenční rovině, aby se zlepšila přesnost polohy sestavy a eliminovala chyby sestavy (.
3. Část drátového stojanu: Sloupec používá strukturu krabice typu C. Horní část sloupce typu C (Horní drátěný stojan) a těleso spodního drátu jsou relativně pevné stojany na dráty, které jsou rigidní a není snadné rezonovat; Numerická kompresní pružina mechanismu sestavy drátu zajišťuje rovnovážné napětí drátu molybdenu; Mechanismus zvedání čtvercové vodicí tyče používá červ, mechanismus spirálového převodovky a průvodce 900 V a posuvník ve tvaru písmene V k utažení a uzamčení, což může spolehlivě a pohodlně upravit výšku řezání (elektricky); Zařízení s horní vodou se skládá z vodní sprejové desky a vodicího vodiče, který je připojen ke dnu čtvercové vodicí tyče, aby stabilizoval vibrace molybdenového drátu a pomáhal horní vodní sprejové desce pro úplné postřikování chladicího prostoru na zpracovatelské části.

Mechanické parametry

1.. Velikost tabulky pracovního stolu: 900 × 600 mm
2. Maximální cestování osy x/y: 500 × 630 mm
3. Maximální cestování osy Z: 300 mm
4. Programovatelná osa: X/Y/U/V Čtyři osy (čtyřpodnictví)
5. X/Y Axis Ball Screw (Precision): kulový šroub
6. Pádicí kolejnice osy x/y (přesnost): lineární skluzavka
7. Přesnost zpracování: Podle JB_T 11999.1-2014 Standard
8. Rychlost krmiva drátu: 0-11 M/s
9. Rozměry nástroje pro stroj: 1980 × 1600 × 2000
10. Hmotnost stroje: 3400 kg
11. Maximální zatížení tabulky: 1200 kg
12. Maximální velikost obrobku: 900 × 550 × 400
13. Standardní konfigurace napájecího systému: 380V ± 10%/50Hz
14. Vstupní síla: 2kW
15. Maximální zpracovatelský proud: 8a
16. Displej: 15 ”barevný LCD displej
17. Servo X a Y Axis Drive používá importovaný slavný systém AC Servo Drive, který má stabilnější přesnost zpracování a vyšší přesnost řezu.
18. Metoda programování: CAD/CAM/ISO
