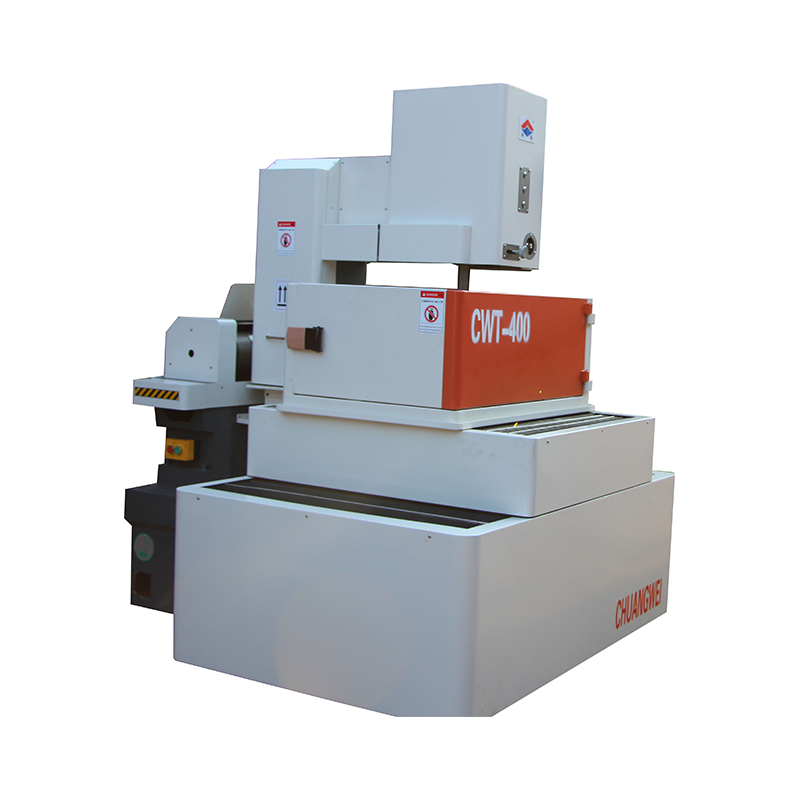

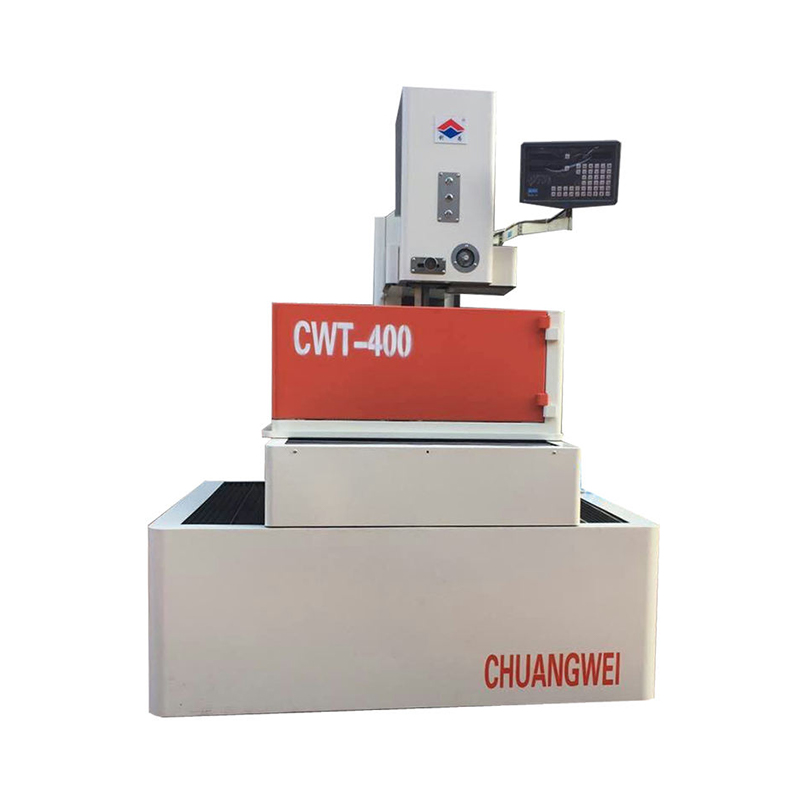

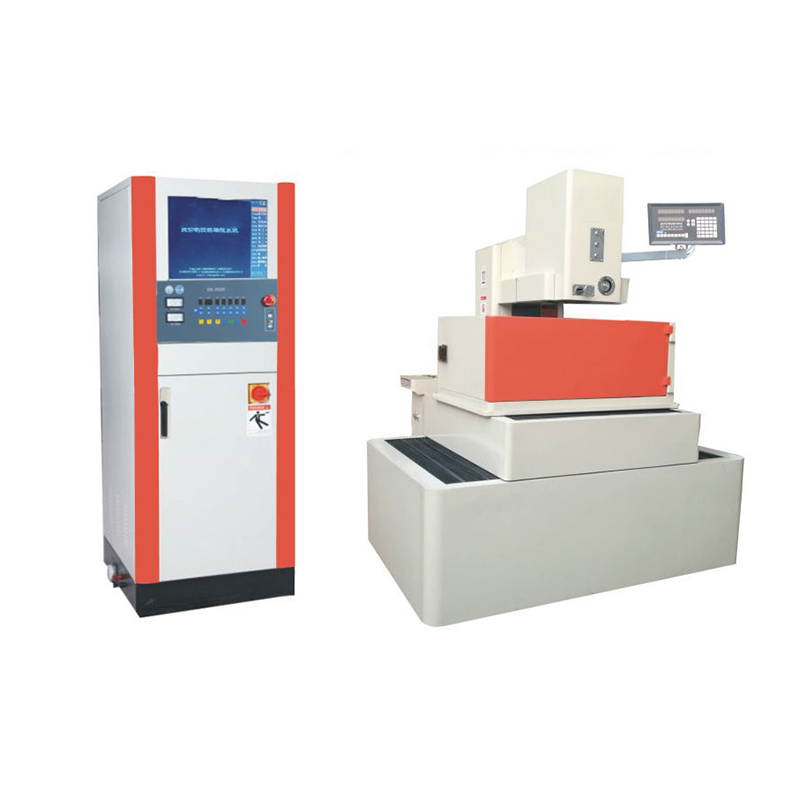

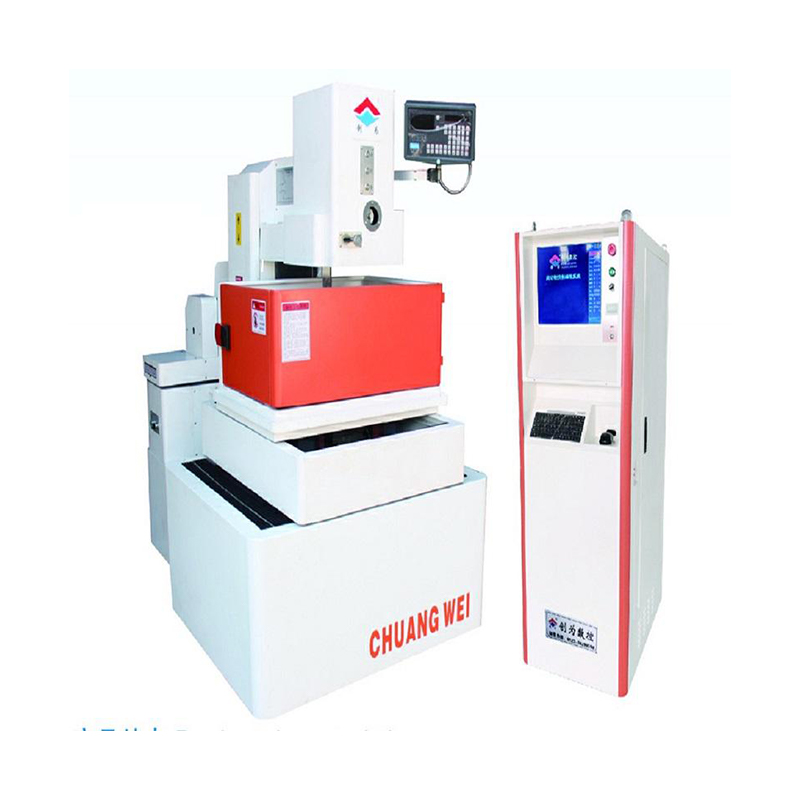

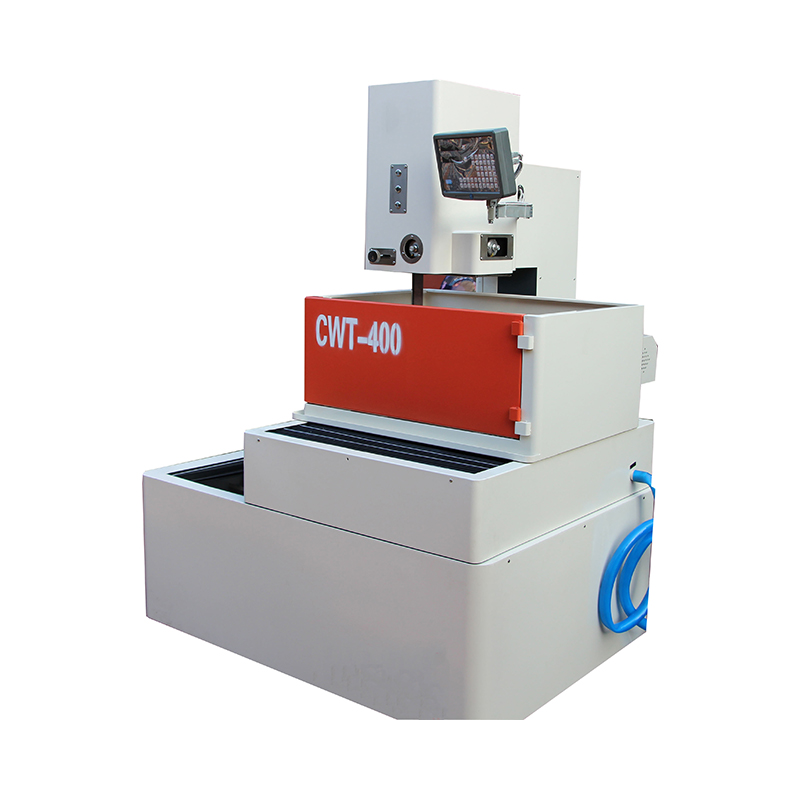

Servo typu DK7740

Představujeme plně uzavřený ochranný stroj na středně rychlost řezného stroje DK7740 T-typu T-typu plně uzavřeného ochrany CNC Wire EDM, ztělesněním přesné inženýrství a pokročilé technologie. Tento nejmodernější stroj je navržen tak, aby vyhovoval vysoce přesným řezacím potřebám různých průmyslových odvětví, včetně leteckého, automobilového a plísní výroby.

DK7740 má robustní strukturu typu T a zajišťuje stabilitu a tuhost během provozu. Jeho plně uzavřený design nejen zvyšuje bezpečnost ochranou operátorů před procesem řezání, ale také minimalizuje kontaminaci životního prostředí, což je ideální pro čistá a kontrolovaná výrobní prostředí.

Tento stroj CNC Wire EDM, vybavený vysoce výkonným servomotorem, poskytuje výjimečnou přesnost a opakovatelnost výjimečné řezy, což je ideální pro složité a podrobné obrobky. Schopnost řezání střední rychlosti zasáhne rovnováhu mezi rychlostí a přesností, což umožňuje efektivní produkci bez kompromitu na kvalitu.

Pokročilý kontrolní systém CNC DK7740 zajišťuje uživatelsky přívětivou provoz s intuitivním programováním a sledováním procesu řezání v reálném čase. To zvyšuje produktivitu a snižuje prostoje, což z něj činí spolehlivou volbu pro výrobní linky s vysokou poptávkou.

Začlenění prvotřídních komponent a špičkového designu, servo typu DK7740 T plně uzavřené ochrany CNC Wire EDM střední rychlostní řezací stroj Nastavuje nový standard v oboru, slibuje bezkonkurenční výkon a odolnost pro všechny vaše přesné řezné potřeby. . . . . .

Kontaktujte nás

Jiangsu Chuangwei Cnc Machine Mails Co., Ltd.

Popis struktury produktu

1. Postel stroje: Přijímá celkovou strukturu duplexního typu T; Hlavní struktura nesoucí zátěž podporují žebra spojují vozík, stojan na dráty, referenční povrch transportu drátu, vytvořením stabilního celého více kombinovaných linek typu T, povrchů a těl, plastové pískové lití zastává tuhost a stabilitu celkového těla stroje a rovinnost referenčního povrchu je zaručena v dynamických a statických podmínkách, což zvyšuje hmotnost zatížení tělesné ložiska.
2. Část kočáru Workbench: Kočár přijímá konkávní a konvexní pevnou pevnou, polní výztužnou strukturu žebra, organizační struktura stabilního odlitku plastového písku, není snadné vytvářet chyby tvaru (deformace). Kuličkový šroub a lineární průvodce jsou navrženy tak, aby byly instalovány ve stejné základní referenční rovině, aby se zlepšila přesnost polohy sestavy a eliminovala chyby sestavy (.
Část drátového stojanu: Sloupec používá strukturu krabice typu C. Horní část sloupce typu C (Horní drátěný stojan) a těleso spodního drátu jsou relativně pevné stojany na dráty, které jsou rigidní a není snadné rezonovat; Numerická kompresní pružina mechanismu sestavy drátu zajišťuje rovnovážné napětí drátu molybdenu; Mechanismus zvedání čtvercové vodicí tyče používá červ, mechanismus spirálového převodovky a průvodce 900 V a posuvník ve tvaru písmene V k utažení a uzamčení, což může spolehlivě a pohodlně upravit výšku řezání (elektricky); Zařízení s horní vodou se skládá z vodní sprejové desky a vodicího vodiče, který je připojen pod čtvercovou vodicí tyčí, aby stabilizoval vibrace drátu molybdenu a pomáhal horní vodní sprejové desce při úplném postřiku chladicí kapaliny na zpracování. .

Mechanické parametry

1. Velikost povrchu pracovního stolu: 540 × 780 mm
2. Maximální cestování osy x/y: 500 × 400 mm
3. maximální cestování osy Z: 200 mm
4. vstupní síla: 2kW
5. X/Y Axis Ball Screw (Precision): průměr 32 mm rozteč 4 mm
6. Průvodce osy x/y (přesnost): Lineární průvodce
7. drsnost povrchu: Více řezání RA ≦ 1.1um
8. Rychlost krmiva drátu: 0-11 m/s (regulace bezprostřední rychlosti)
9. Maximální rychlost zpracování: 100 mm²/min (GR12-40 mm tloušťka)
10. Maximální kapacita stolního zatížení: 600 kg
11. Maximální velikost obrobku: 700 × 460 × 450
12. Standardní konfigurace napájecího systému: 380V ± 10%/50Hz
13. Servo X a Y Axis Drive používá importovaný slavný systém AC Servo Drive, který má stabilnější přesnost zpracování a vyšší přesnost řezu.
14. Maximální zpracovatelský proud: 6a
15. Displej: 15 "barevný LCD displej
16. Programovatelná osa: X/Y/U/V Čtyři osy (čtyřpodnictví)
